InCadPRO: la progettazione dei sistemi Inim prende forma direttamente dal tuo software CAD
Progettare un sistema di sicurezza significa gestire tavole grafiche, dispositivi, identificativi, quantità, diagrammi e documentazione tecnica.
Un nuovo strumento, nello stesso ambiente di lavoro
InCadPRO è stato sviluppato per integrarsi con piattaforme CAD come AutoCAD e ZWCAD. Versioni utilizzabili: Autodesk, AutoCAD Full, ZWCAD, ZWCAD Professional.
Il suo obiettivo non è sostituire gli strumenti già utilizzati da progettisti e installatori, ma ampliarli con funzionalità specifiche per la progettazione dei sistemi Inim.
Attraverso una toolbar dedicata, il professionista può inserire dispositivi, identificarli, generare diagrammi, calcolare quantità ed esportare i dati, continuando a lavorare all’interno del proprio flusso abituale.
In questo modo si riduce la necessità di passare continuamente da un software all’altro e si mantiene una maggiore continuità tra la parte grafica, la documentazione e la configurazione del sistema.
Come funziona InCadPRO
Il funzionamento del plug-in segue un processo lineare: si parte dalla tavola CAD e si arriva a un progetto più strutturato, completo di diagrammi, quantità e dati esportabili.
1. Il progetto parte dalle legende Inim
Il primo elemento messo a disposizione da InCadPRO è una leggenda personalizzata che comprende i dispositivi dedicati ai sistemi:
RIVELAZIONE INCENDIO E GAS;
EVAC E DIFFUSIONE SONORA;
SEGNALAZIONE OTTICO-ACUSTICA;
INTRUSIONE.
La legenda rappresenta la base del progetto e permette di inserire i dispositivi secondo criteri grafici coerenti e standardizzati.
Legende adattabili a elaborati diversi
Per maggiori informazioni sul nuovo AI100DIN o per conoscere disponibilità e condizioni commerciali ti invitiamo a selezionare il tuo distributore di zona. Nel frattempo, visita la nostra pagina prodotto dove troverai tutte le specifiche tecniche e i plus.
Inserimento dei dispositivi direttamente nella tavola
Label: ogni dispositivo diventa parte del progetto

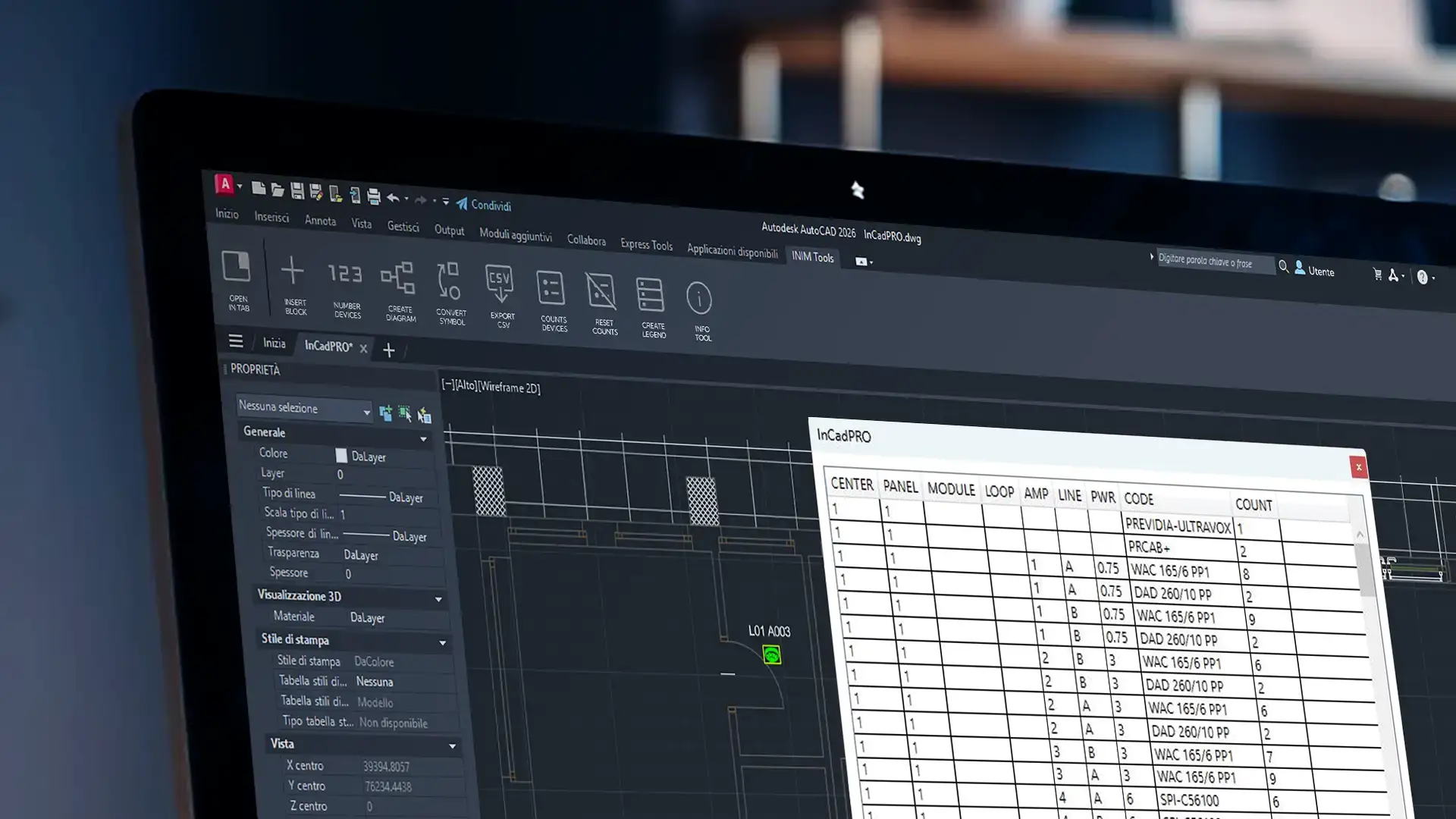

Una volta inseriti nella tavola, i dispositivi possono essere identificati attraverso il comando Label. Ogni elemento riceve un indirizzo o un identificativo univoco. L’etichettatura crea una relazione chiara tra il simbolo grafico e le informazioni tecniche del dispositivo. Questo passaggio è fondamentale perché permette a InCadPRO di interpretare gli elementi presenti nel disegno e di utilizzarli per generare automaticamente i diagrammi dell’impianto. La tavola CAD non è quindi più soltanto un insieme di simboli: diventa una base organizzata di informazioni tecniche.
Diagrammi automatici per una visione più chiara dell’impianto
Diagrammi Fire
Per i sistemi Fire è possibile ottenere tre rappresentazioni:
Mostra i singoli dispositivi, con gli indirizzi assegnati e le relative connessioni.
Offre una visualizzazione complessiva dei dispositivi presenti sul loop e della struttura generale del sistema.
Raggruppa i dispositivi per categoria e mostra le quantità complessive, fornendo una rappresentazione sintetica dell’impianto.
Diagrammi EVAC
Per i sistemi EVAC sono disponibili due modalità di rappresentazione:
Mostra i singoli dispositivi, con gli indirizzi assegnati e le relative connessioni.
Offre una visualizzazione complessiva dei dispositivi presenti sul loop e della struttura generale del sistema.
All’interno dei diagrammi è inoltre possibile visualizzare l’assorbimento di ciascun amplificatore, suddiviso tra Linea A e Linea B. Il progettista dispone così di informazioni immediatamente leggibili per analizzare e documentare il sistema.
Diagrammi intrusione
Per la parte Intrusione è disponibile una sola rappresentazione:
Mostra i singoli dispositivi, con gli indirizzi assegnati e le relative connessioni.
In questo caso, una corretta applicazione delle label permette di ottenere una rappresentazione ordinata dei dispositivi Security & Comfort Inim e di mantenere allineati schema grafico e documentazione tecnica.
Simboli, quantità e legende sempre sotto controllo
InCadPRO integra anche una serie di funzioni pensate per semplificare le attività successive alla costruzione della tavola.Il comando Converti simboli permette di passare dalla grafica proprietaria Inim allo standard grafico UNI. I comandi Conta quantità dispositivi, Reset quantità dispositivi e Conteggio del cavo da utilizzare consentono invece di calcolare rapidamente il numero dei dispositivi presenti nel disegno e, quando necessario, azzerare il conteggio per eseguirlo nuovamente. Mentre con il comando conteggio cavo è possibile calcolare automaticamente i metri di cavo necessari e realizzare il progetto. Con il comando Crea legenda, il plug-in genera una legenda composta esclusivamente dai dispositivi realmente utilizzati nel progetto. In questo modo è possibile sostituire la legenda completa con una versione più essenziale e pertinente, migliorando la leggibilità dell’elaborato finale.
Dal disegno CAD ai dati di progetto
Il collegamento con FireDesigner alza il livello per il progettista!
InCadPRO accompagna il progetto oltre il disegno CAD.

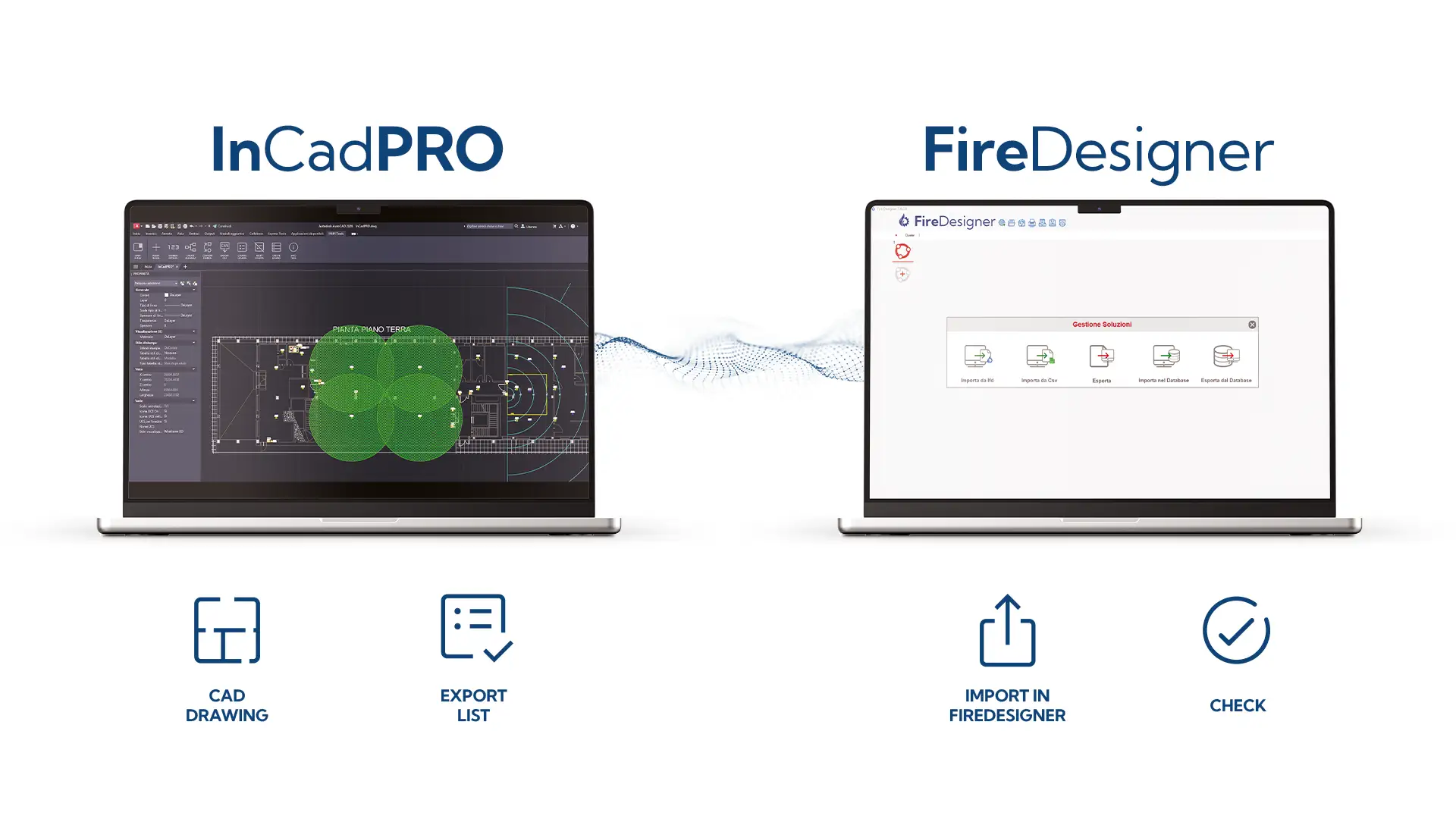

Attraverso l’esportazione dedicata e la successiva importazione in FireDesigner, è possibile visualizzare i dispositivi inseriti e le relative quantità, verificare il calcolo degli assorbimenti e controllare la presenza di eventuali errori o omissioni.
Il flusso di lavoro può essere sintetizzato in pochi passaggi:
Tavola CAD -> inserimento dei dispositivi -> label -> diagrammi -> quantità -> esportazione -> verifica in FireDesigner.
InCadPRO crea quindi un collegamento operativo tra progettazione grafica, dati tecnici e verifica del sistema, valorizzando l’intero ecosistema Inim.
Attivazione e aggiornamenti
Dopo l’installazione sul computer, InCadPRO richiede una procedura di attivazione. Il professionista deve disporre di un account attivo sul sito Inim e può richiedere l’abilitazione direttamente dal plug-in oppure attraverso una chiave fornita dal proprio referente commerciale.
Una volta completata la procedura, il tool diventa pienamente operativo.
Il comando Update consente inoltre di scaricare in autonomia gli aggiornamenti del software, dei dati e dei contenuti, comprese le nuove funzionalità che verranno progressivamente introdotte.
Per chi è pensato InCadPRO
InCadPRO si rivolge principalmente a progettisti, studi tecnici e installatori che operano sui sistemi Inim e lavorano abitualmente in ambiente CAD.
Il plug-in risponde a esigenze concrete:
- ridurre le attività ripetitive;
- organizzare meglio dispositivi e informazioni;
- mantenere coerenza tra tavola, diagrammi e documentazione;
- ottenere conteggi più rapidi;
- trasferire i dati verso le fasi successive del progetto;
- lavorare senza abbandonare il proprio ambiente CAD.
Un flusso di progettazione più semplice e strutturato
InCadPRO porta gli strumenti dedicati alla progettazione dei sistemi Inim direttamente nel CAD utilizzato ogni giorno.
Legende, dispositivi, label, diagrammi, conteggi ed esportazioni diventano parte di un unico processo, pensato per accompagnare il professionista dal primo inserimento nella tavola fino alla verifica tecnica.
Un approccio che rende il progetto più ordinato, le informazioni più facilmente riutilizzabili e il lavoro più coerente in ogni sua fase.
